Denna guide hjälper dig att installera din nya AVM542 på ett enkelt och korrekt sätt.

Du behöver:

• En kamera
• Torxmejsel (inkluderas i paketet)
• Skruvar inkl o-ringar (inkluderas i paketet)
• Nätverkskabel för anslutning till NVR eller nätverk

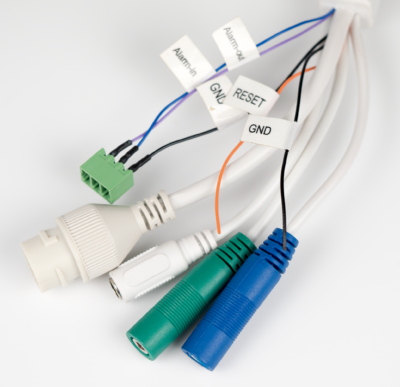

Kamerans anslutningar

Färg	Typ	Beskrivning
Vit (stor)	RJ45	Nätverksanslutning
Vit (liten)	DC 12 V	Används endast om PoE saknas
Grön kontakt	Ljud ut	För högtalare
Blå kontakt	Ljud in	För mikrofon
Lila	Larm ut	Utgående larmsignal
Blå	Larm in	Inkommande larmsignal
Orange	Reset	För kameraåterställning
Svart (2 st)	GND	Jord

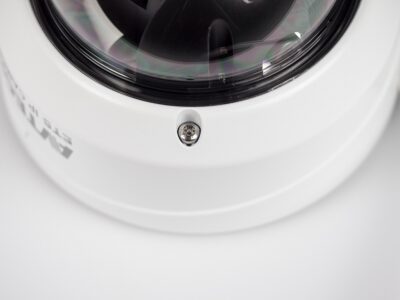

Steg 1. Öppna kamerahuset

Skruva ut de tre torxskruvarna med medföljande torxnyckel och lyft försiktigt av kamerahöljet.

Steg 2. Fäst kameran

• Har du köpt till extra fäste ska du använda guiden som följde med fästet.
• Var noga med att o-ringen sitter på skruven. Sätt gärna lite fett på o-ringarna för optimal täthet.
• Fäst kameran med skruvarna och pluggarna om väggmaterialet kräver det.

Steg 3. Anslut kameran till nätverket

• Anslut nätverkskabeln till kameran och eventuellt ström om PoE inte används.

OBS! koppla inte in strömadaptern/12 V om du kör med PoE via nätverkskabeln. Det kan skada kameran!

• Koppla eventuellt in en sensor via “Alarm in” och “GND”. Se separat guide för inkoppling av IR-detektorn.
• Placera kopplingarna i en IP66-klassad kopplingsdosa om installationen sker utomhus.

Steg 4. Rikta in kameran

För att inriktningen av kameran ska bli så bra som möjligt är det lämpligt att ha kameran ansluten till internet (via NVR eller direkt till router) och koppla bilden till din smartphone. Se denna guide för hur du ansluter ditt system till din smartphone. Kameran kan justeras i tre dimensioner för perfekt vinkling mot ytan du vill se.

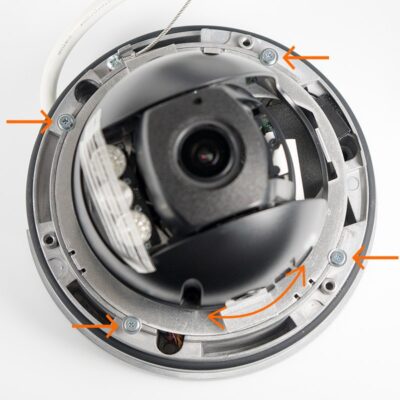

• Rotera kameran genom att lossa de fyra skruvarna ett par varv och försiktigt vrida kamerahuset enligt bilden.

• Lossa skruven enligt pilen (finns en till på andra sidan kamerahuset) och tilta kameran till önskad vinkel.

Tips: Notera den optimala tiltvinkeln du nyss ställt in då huset kan behöva tiltas i ett steg längre fram.

• Är du nöjd med inriktningen av bilden kan du gå direkt till steg 5.

Att vinkla kameran kräver lite finlir och försiktighet behövs generellt endast om kameran monteras på en lutande yta.

• Börja med att lossa skruvarna enligt bilden.

• Lyft bort den svarta plastkåpan och tilta kamerahuset framåt.

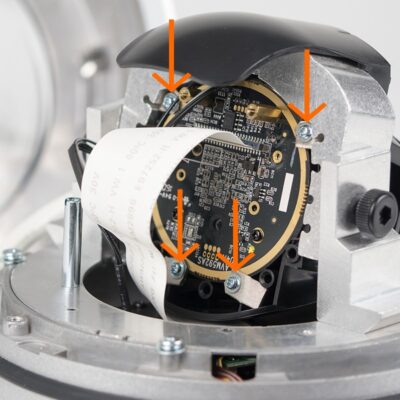

• Lossa de fyra stjärnskurvarna enligt pilarna ca två varv.

• Var rädd om sladdar och känsliga komponenter och vrid försiktigt kamerahuset till önskad vinkel med hjälp av de två mässingspinnarna (se pilar).

• Spänn de fyra skruvarna vid kretskortet, sätt tillbaka den svarta plastkåpan och fäst de två
  skruvarna.

Steg 5. Ställ in Zoom och fokus

• Tilta kamerahuset så att linsen pekar från basen enligt bilden.

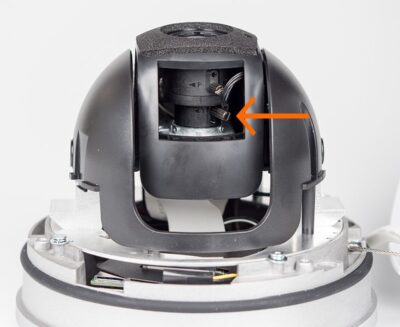

• Justera zoom (brännvidden) genom att lossa på den svarta skruven närmast linsen (högst upp) och vrida den till önskat läge enligt pilen.

• Lås skruven lite lätt och tilta tillbaka kameran till din optimala tiltvinkel från steg 4.
• Upprepa tills du är nöjd med zoomen och spänn skruven.
• Justera fokus genom att lossa på den svarta skruven längst från linsen (längst ner) och vrida den till önskat läge enligt pilen.

• Lås skruven lite lätt och tilta tillbaka kameran till din optimala tiltvinkel från steg 4.
• Upprepa tills du är nöjd med brännvidden och spänn skruven.
• Tilta tillbaka kameran till din optimala tiltvinkel  och lås tiltskruven.

Steg 6. Montera ihop kameran igen

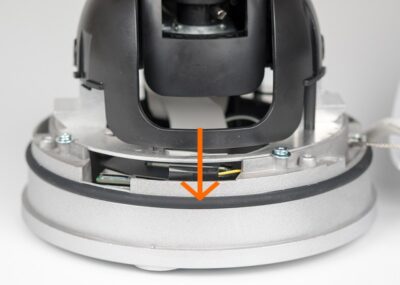

• Kontrollera att gummipackningen sitter rätt enligt pilen i bilden ovan. Felaktig montering kan ge fukt/imma i kameran.

• Sätt försiktigt på kamerahöljet och skruva i de tre torxskruvarna.
