Optex LX-402/802N till IP-kamera

Detta är en guide för hur du fysiskt installerar IR-detektorn LX-402/802N och ansluter den till din IP-kamera.

Du behöver:

  • IR-detektor
  • Kabel för signal och ström (medföljde i leveransen)
  • Sockerbit
  • Strömadapter (12 V DC)

Steg 1. Fäst IR-detektorn och anslut kablar

  • Skruva ut skruven i botten och öppna försiktigt höljet.

  • Fäst IR-detektorn på väggen med de medföljande skruvarna eller via ett vägg-/takfäste. Vi rekommenderar en höjd på 2 – 2,5 meter över marken för bästa resultat.

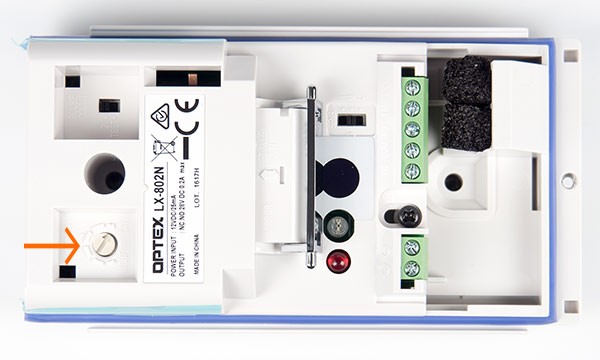

  • Vrid “Photocell” till “DAY” för att aktivera detektion över hela dygnet

  • Trä den medföljande 4-trådiga sladden genom hålet på baksidan
  • Anslut grön sladd till “COM” och gul sladd till “N.C”
  • Anslut röd sladd till + och svart sladd till –

  • Tryck i den svarta svampen i sladdgenomföringen för att täta mot fukt
  • Stäng locket och skruva sedan i skruven igen

Steg 2. Anslut ström och IP-kamera

  • Koppla signalkablarna från IR-detektorn till kamerans ”ALARM IN” och ”GND” med hjälp av en sockerbit.
  • Anslut ström (12 V DC) från den medföljande strömadaptern till detektorn med hjälp av en sockerbit. Koppla röd till röd och svart till svart.

  • Väderskydda anslutningarna i för ändamålet lämplig kopplingsdosa.

Steg 3. Testa detektorn

  • Kontrollera att detektorn är ansluten till ström
  • Gå framför detektorn, fungerar allt som det ska kommer en röd diod blinka
