Detta är en guide för hur du fysiskt installerar IR-detektorn LX-402/802N och ansluter den till en videolagringsenhet.

Du behöver:

• En IR-detektor
• En kabel mellan detektor och videolagringsenhet (vi använder en uppklippt nätverkskabel i guiden). Tänk på att färgerna i guiden är exempel och måste anpassas till den kabel du använder.
• En sockerbit
• En strömadapter (12 V DC)

Steg 1. Fäst IR-detektorn och anslut kablar

• Skruva ut skruven i botten och öppna försiktigt höljet.

• Fäst IR-detektorn på väggen med de medföljande skruvarna eller via ett vägg-/takfäste. Vi rekommenderar en höjd på 2 – 2,5 meter över marken för bästa resultat.
• Vrid “Photocell” till “DAY” för att aktivera detektion över hela dygnet

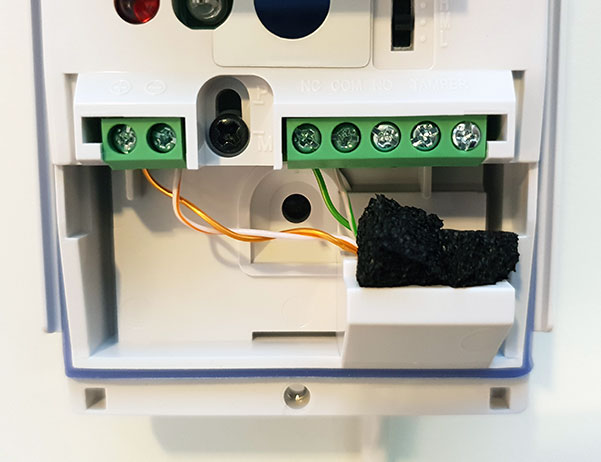

• Trä din kabel genom hålet på baksidan
• Anslut grön sladd till “NC” och grön/vit sladd till “COM”
• Anslut orange sladd till + och orange/vit sladd till –

• Tryck i den svarta svampen i sladdgenomföringen för att täta mot fukt
• Stäng locket och skruva sedan i skruven igen

Steg 2. Anslut ström och Videolagringsenhet

• Koppla signalkablarna från IR-detektorn till videolagringsenhetens ”ALARM IN” och ”GND”. Koppla grön till “ALARM IN” ingång och grön/vit till “GND”
• Anslut ström (12 V DC) från den medföljande strömadaptern till detektorn med hjälp av en sockerbit. Koppla orange till röd och orenge/vit till svart.

Steg 3. Testa detektorn

• Kontrollera att detektorn är ansluten till ström
• Gå framför detektorn, fungerar allt som det ska kommer en röd diod blinka
